碳纖維被譽為“黑色黃金”，不僅承認了其物質(zhì)價值，同樣也是肯定了其應(yīng)用價值。碳纖維可以與不同基體組成性能更加完善的復(fù)合材料，目前使用較多的為熱固性樹脂（如環(huán)氧樹脂、酚醛樹脂等），而更具潛力的熱塑性樹脂也有不少成功的應(yīng)用案例，如聚醚醚酮、聚苯硫醚、聚酰胺等。碳纖維自身惰性較強，熱塑性樹脂高溫熔融狀態(tài)粘性較大，因此結(jié)合難度極高。需要對碳纖維進行一定的表面處理，才能更好的與熱塑性樹脂相結(jié)合。智上新材將結(jié)合專業(yè)論文，介紹一種在碳纖維表面增加聚合物膠體涂層的方式，可以提高碳纖維表面活性，改善碳纖維與熱塑性樹脂之間的界面粘附力。

　　聚合物膠體改性碳纖維后，電鏡觀察吸附的PMMA顆粒數(shù)量

　　為了研究聚合物顆粒甲基丙烯酸甲酯（MMA）在碳纖維上的吸附能力，通過使用硫酸鉀（KPS）或 2,2'-偶氮雙(2-甲基丙脒)二鹽酸鹽（V-50）的無皂乳液聚合制備了聚合物膠體。在無皂乳液聚合中使用的水通過純化系統(tǒng)純化，電導(dǎo)率< 1.0*10^-5 S/m，然后通過氮氣去除溶解氧，以甲基丙烯酸甲酯 (MMA) 作為聚合單體。使用過硫酸鉀 (KPS) 和 2,2'-偶氮雙(2-甲基丙脒) 二鹽酸鹽 (V-50) 作為自由基引發(fā)劑，無需進一步純化，其中 KPS 或 V-50 使得 MMA 顆粒分別帶負電或正電。

　　使用標準電化學(xué)氧化法處理并改性碳纖維，去除上漿劑后待用。將改性后的碳纖維浸入聚合物膠體中 1 天，以便在其表面吸附聚合物顆粒，然后用水清洗碳纖維以去除多余的聚合物顆粒，并在室溫下干燥。通過電子顯微鏡觀察碳纖維和顆粒的形態(tài)。通過熱重分析儀的 TG 曲線計算碳纖維上吸附的 PMMA 顆粒的數(shù)量。

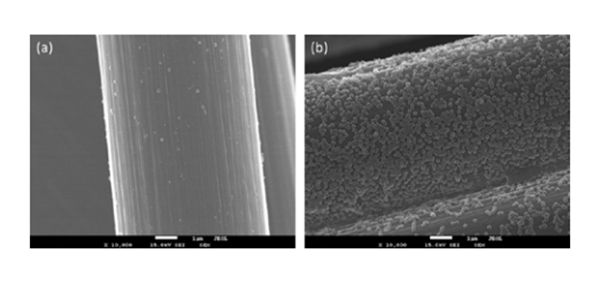

　　上圖顯示了用兩種聚合物膠體改性的碳纖維的 SEM 圖像，發(fā)現(xiàn)用 V-50 合成的帶正電的聚合物顆粒（右）比用 KPS 合成的帶負電的聚合物顆粒（左）更多地吸附在碳纖維上。這表明碳纖維在水中帶負電，吸引力可能源于纖維和顆粒之間的靜電相互作用，帶正電的聚合物膠體（V-50）有效地吸附在碳纖維表面。此時，通過 TG 曲線計算碳纖維上吸附的 PMMA 顆粒的量為 0.056 g/m²。

　　制備復(fù)合材料試樣后，使用拉伸設(shè)備實驗評估機械性能變化

　　使用熱壓機將改性后的單根碳纖維置于兩片 PMMA 薄膜之間，制備成對應(yīng)的復(fù)合材料試樣，以待后續(xù)的拉伸實驗使用。先在PMMA顆粒吸附前后，通過熱壓機在 180°C 下熱壓 1 分鐘，然后在 25°C 下放置在用水冷卻的鋼板之間冷卻，然后將薄膜切割成 25 mm 標距長度和 4 mm 寬度的條狀試樣。界面剪切強度 (τm) 計算公式為：τm = Dσf / 2lc ，其中有效長度 (lc) 計算公式為：<L> = 3/4 * lc 。

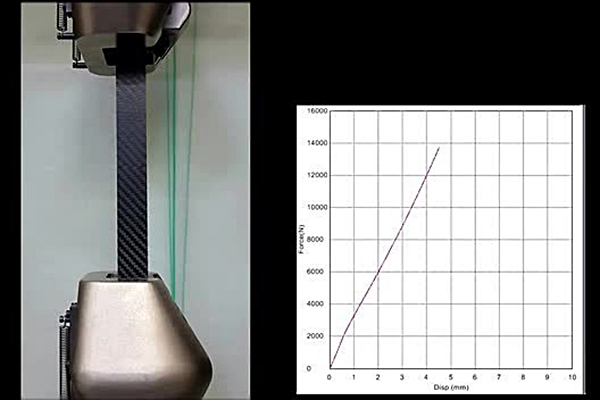

　　通過激光束在纖維上的衍射測量碳纖維的平均直徑 (D)。通過使用單纖維拉伸試驗的結(jié)果進行 Weibull 分析估算碳纖維的抗拉強度 (σf) (長度為 lc 的纖維)。使用拉伸試驗機進行拉伸試驗。根據(jù) ASTM C-1577-03 標準，測試機在 25 mm 的標距長度下以 1 mm/min 的速度運行。

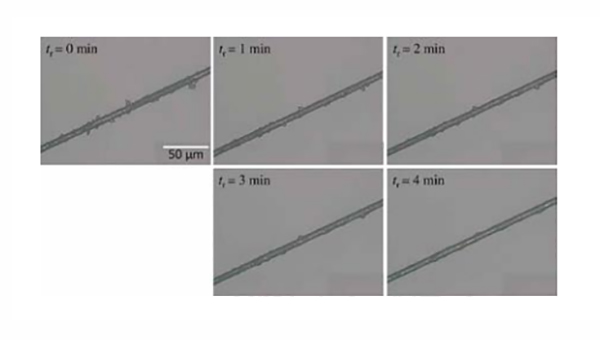

　　結(jié)果表明，碳纖維與樹脂之間的界面剪切強度為 8.18 ± 1.73 MPa，表面吸附PMMA涂層的碳纖維與樹脂之間的界面剪切強度為 13.3 ± 3.40 MPa，證實經(jīng)過表面處理的復(fù)合材料的界面剪切強度提升較為明顯。另外在空氣中以 50°C/min 的升溫速率，使用數(shù)字顯微鏡觀察到 PMMA 顆粒在碳纖維上熔化變形并均勻地涂覆在碳纖維表面，溫度增加時制備的改性碳纖維與樹脂復(fù)合材料的表面粘附力同樣得到加強。

　　實驗證明，聚合物膠體處理后的碳纖維表面，更容易吸附PMMA顆粒，并改善了碳纖維與PMMA樹脂的界面粘附力，最終提升了復(fù)合材料的界面剪切強度。碳纖維表面改性是改善熱塑性碳纖維復(fù)合材料制備難題的一種可行性方式，包括但不限于聚合物膠體處理。智上新材認為，不管是當(dāng)下，還是未來，在這方面的努力都不會停止，直到更易于批量生產(chǎn)的方式出現(xiàn)。
