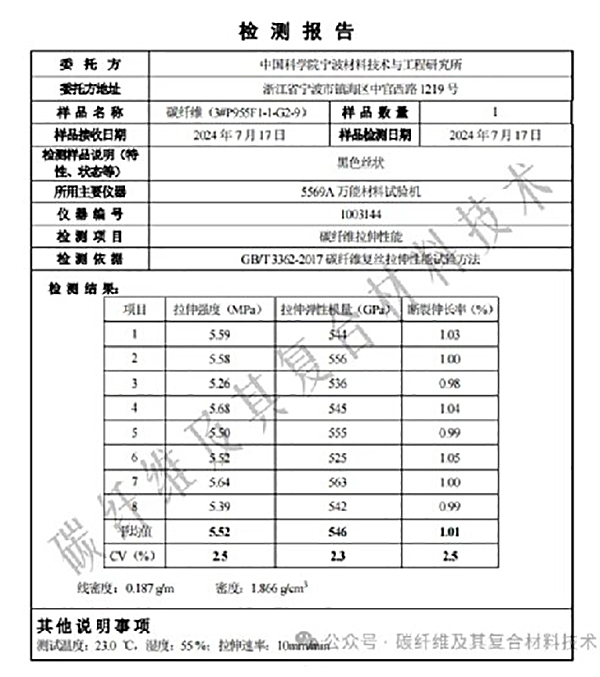

7月17日，中國科學(xué)院寧波材料所碳纖維及其復(fù)合材料團(tuán)隊(duì)（以下簡稱“寧波材料所碳纖維團(tuán)隊(duì)”）在高性能碳纖維制備技術(shù)領(lǐng)域迎來新突破，團(tuán)隊(duì)科研人員在自有中試線上實(shí)現(xiàn)了拉伸強(qiáng)度5.52GPa、拉伸模量546GPa、斷裂伸長率1.01%的高強(qiáng)高模高延伸碳纖維技術(shù)突破，再次引領(lǐng)著國內(nèi)外第三代高模量碳纖維技術(shù)的創(chuàng)新發(fā)展。

　　2022年4月，寧波材料所碳纖維團(tuán)隊(duì)開發(fā)出拉伸強(qiáng)度5.00GPa、拉伸模量540GPa、斷裂伸長率0.90%高強(qiáng)高模高延伸碳纖維，將其命名為M55X型碳纖維，同時(shí)申請了國家發(fā)明專利“一種高強(qiáng)高模高延伸碳纖維及其制備方法（專利號CN202210403315.5）”；2024年4月，該項(xiàng)專利成功獲得授權(quán)。

　　同樣在2024年4月，寧波材料所碳纖維團(tuán)隊(duì)開創(chuàng)性研發(fā)的M55X型高強(qiáng)高模高延伸碳纖維力學(xué)性能實(shí)現(xiàn)進(jìn)一步優(yōu)化提升，經(jīng)過國內(nèi)專業(yè)機(jī)構(gòu)檢測，該型碳纖維的拉伸強(qiáng)度達(dá)到5.18 GPa、拉伸模量544GPa、斷裂伸長率0.95%。伴隨著碳纖維拉伸強(qiáng)度的優(yōu)化提升，M55X型碳纖維斷裂伸長率也由此前的0.90%提升到0.95%。

　　此次團(tuán)隊(duì)實(shí)現(xiàn)的技術(shù)突破最突出的成果在于首次將模量540GPa高模量碳纖維的斷裂伸長率提高到1.0%以上，相比于2022年4月申請的M55X型碳纖維專利技術(shù)中產(chǎn)品，拉伸強(qiáng)度更是提高了近500MPa；與日本東麗M55J碳纖維相比，拉伸模量相近，但拉伸強(qiáng)度提升了1500MPa。與此同時(shí)，該突破性產(chǎn)品的強(qiáng)度、模量和伸長率的Cv值均在3%以內(nèi)。
