碳纖維T300和T700以及T800都有什么區(qū)別

　　碳纖維的T300、T700這種其實是碳纖維產(chǎn)品的一種分類，這種分類其實是日本東麗公司在研發(fā)碳纖維預浸料的時候，因為原絲的性能不同而有的分類，那對于T300、T700以及T800的碳纖維都有什么不同呢？東臺智上新材的小編就簡單的來給大家說說。

　　對于碳纖維T系列的材料來說，T數(shù)值越高，性能也就越好，那采用這種高性能材料做的碳纖維產(chǎn)品性能也會更好。

　　那在碳纖維T300以及T700和T800都有多種型號的產(chǎn)品，那我們就不進行分類了。比如T300就是正常的T300材料，T700是T700S,那T800則是T800s。

　　在抗拉強度上面，T300材料的抗拉伸強度在3500MPA，T700的抗拉強度則在4900MPA，那T800的則達到5800MPA，這就存在很大的不同，那應用中如果對于性能要求更高的話，就可以選擇高性能的碳纖維材料。

　　那在其他的性能上面。也會有很大不同，比如比強度也不同，因為本身的絲束大小有一定的區(qū)別，所以他們在比強度上面也會不一樣，還是數(shù)值越高，性能越高。

　　造成他們都有不同性能的原因就是在生產(chǎn)環(huán)節(jié)中有不一樣，包括內(nèi)部的碳絲也不一樣，以及纖維中氮元素的含量多少決定，那比如T300的氮元素含量要高于T700以及T800，另外就是內(nèi)部的排列也會產(chǎn)生影響。

　　具體的性能比對上面，可以參考如下的數(shù)據(jù)

　　1、拉伸強度：T300為3500Mpa，T700為4900Mpa，為5880Mpa。

　　2、拉伸模量：T300是230Gpa，T700為240Gpa，那T800是294Gpa。

　　3、伸長率：T300的斷裂伸長率在1.5%，T700的斷裂伸長率是2.1%，T800的斷裂伸長率是2.0%

　　4、密度上面：T300密度在1.76g/cm3，那T700以及T800的大概在在1.80g/cm3。

　　5、直徑上：三種的材料直徑大約都是在7μm這樣。

　　6、含碳量上面：T300含碳量90.28%，T700含碳量為93%，T800含碳量在96%。

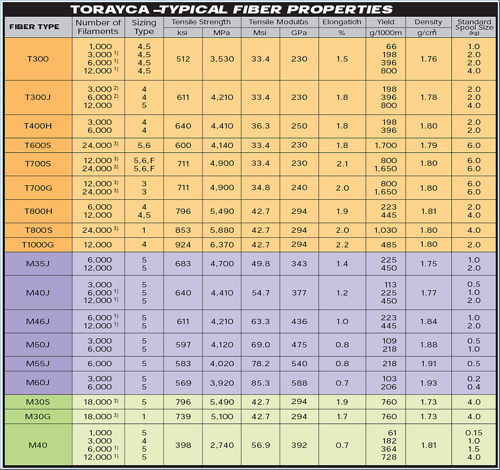

　　這些都是兩者的不同，那借助于下圖的這個東麗的碳纖維材料圖，就能夠更好的了解到實際的情況。對于碳纖維T300以及T700包括T800在使用的時候選擇上面，還是會根據(jù)實際的產(chǎn)品進行材料的選擇，雖然說碳纖維T800材料的性能要遠高于T700和T300，但不是說生產(chǎn)出來的碳纖維產(chǎn)品強度一定就會更高，現(xiàn)在應用比較多的還是T300性價比更高，適用于工業(yè)碳纖維產(chǎn)品的生產(chǎn)，而T700以及T800更多的會是在精度和性能要求更高的產(chǎn)品上面，T1000則是在一些航空航天等行業(yè)的產(chǎn)品上面。

　　智上新材(JISDOM)東臺有限公司，是一家獨立出來深度開展熱塑性碳纖維研發(fā)到生產(chǎn)再到產(chǎn)品加工的廠家，擁有完善的碳纖維成型到加工的生產(chǎn)線，生產(chǎn)中秉承優(yōu)質(zhì)原則，不管是產(chǎn)品性能還是外觀都追求精益求精的精神，備受市場客戶的歡迎，可接受來圖定制加工，各類型碳纖維板、碳纖維管、碳纖維異形件的生產(chǎn)。
