碳纖維管鋪層應(yīng)該重點(diǎn)關(guān)注這2點(diǎn)

    想要碳纖維管的性能卓越，就得在原材料的品級(jí)和生產(chǎn)工藝這2個(gè)方面進(jìn)行把控，對(duì)于碳纖維制品生產(chǎn)廠家而言，提高生產(chǎn)工藝是提高競(jìng)爭(zhēng)力的根本。拿碳纖維管的生產(chǎn)來(lái)說(shuō)，想要提高性能，就必須將鋪層這個(gè)環(huán)節(jié)做好，碳纖維管的鋪層必須重點(diǎn)關(guān)注這2點(diǎn)。

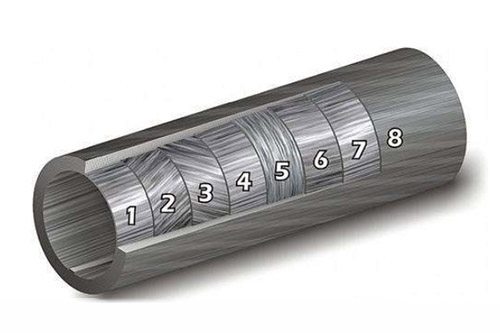

    碳纖維管鋪層應(yīng)該重點(diǎn)關(guān)注連續(xù)鋪層角度

    碳纖維預(yù)浸料經(jīng)過(guò)鋪層達(dá)到理想的厚度后才能放上模具卷制或模壓，鋪層環(huán)節(jié)如果工作沒(méi)做到位，碳纖維管的性能就會(huì)大打折扣。碳纖維預(yù)浸料在鋪層時(shí)，必須要重點(diǎn)關(guān)注鋪層角度的問(wèn)題。

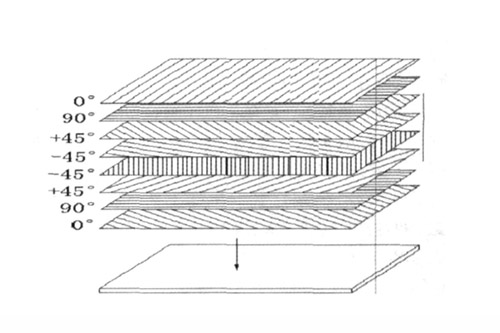

    合理的鋪層角度可以提升碳纖維管的整體性能，那應(yīng)該選擇哪些角度來(lái)進(jìn)行鋪層呢？經(jīng)過(guò)大量的實(shí)驗(yàn)，生產(chǎn)廠家發(fā)現(xiàn)0°、±45°和90°這4個(gè)角度可以較大程度的保證碳纖維管的性能趨于穩(wěn)定。

    均衡性是碳纖維預(yù)浸料鋪層是需要考慮的問(wèn)題，均衡的鋪層角度可以減少碳纖維管固化時(shí)的殘余應(yīng)力，避免局部發(fā)生翹曲變形。為最小化層間剪切，在兩個(gè)相鄰層間應(yīng)最小化鋪層層間角度的偏差；為最小化耦合效應(yīng)，層與層鋪貼過(guò)程中盡量±45°鋪放。

    碳纖維預(yù)浸料在鋪層時(shí)還有過(guò)渡區(qū)這么一說(shuō)，同樣要保持對(duì)稱均衡性，將去除的分層位置交替地施加于接近或遠(yuǎn)離鋪層的中間線區(qū)域；同角度鋪層數(shù)與整體鋪層數(shù)同步增減；外部鋪層應(yīng)連續(xù)覆蓋整個(gè)表面，不能有斷層；盡量避免在外部去除鋪層，避免在同一點(diǎn)去除兩個(gè)或更多的相鄰層，盡可能地在連續(xù)鋪層之間交替去除鋪層；在實(shí)際應(yīng)用中，每?jī)蓚€(gè)斷層間至少應(yīng)有一個(gè)連續(xù)鋪層。
    碳纖維管鋪層應(yīng)該重點(diǎn)關(guān)注連續(xù)鋪層數(shù)量

    鋪層角度可以保證多方向的性能均衡，而單個(gè)角度的鋪層數(shù)量同樣非常重要，也是碳纖維管鋪層時(shí)另一個(gè)需要重點(diǎn)關(guān)注的問(wèn)題。單從廠家這個(gè)角度來(lái)說(shuō)，在同一個(gè)角度連續(xù)多次鋪層可以節(jié)約時(shí)間，但是卻會(huì)影響整體的性能。

    單一方向連續(xù)鋪層過(guò)多，必然會(huì)帶來(lái)泊松效應(yīng)和微裂紋的負(fù)面影響。什么是泊松效應(yīng)？就是材料沿加載方向伸長(zhǎng)或縮短時(shí)，垂直于加載方向的部分便會(huì)隨之發(fā)生縮短或伸長(zhǎng)現(xiàn)象。泊松效應(yīng)會(huì)直接影響碳纖維管的剛度和性能。

    泊松效應(yīng)越大，碳纖維管越不適合在高壓、高溫和高載荷的環(huán)境中正常工作，這就違背了碳纖維管在高端行業(yè)應(yīng)用的初衷了。另外碳纖維預(yù)浸料連續(xù)鋪層過(guò)渡，還會(huì)導(dǎo)致該方向與其他方向預(yù)浸料的剪切和耦合力度增大的問(wèn)題，會(huì)導(dǎo)致碳纖維管強(qiáng)度大幅下降，那碳纖維管的優(yōu)勢(shì)就沒(méi)有了。

    綜合以上的2個(gè)重點(diǎn)問(wèn)題，碳纖維管生產(chǎn)廠家智上新材料認(rèn)為，合理采用多角度鋪層并限制單一角度預(yù)浸料鋪層的數(shù)量或厚度，可以有效減少泊松效應(yīng)和微裂紋的形成。根據(jù)實(shí)際的生產(chǎn)我們發(fā)現(xiàn)，0°、±45°和90°方向鋪層，并在單一角度上連續(xù)鋪層數(shù)量不超過(guò)4層或厚度不超過(guò)1mm，可以有效提升碳纖維管的性能穩(wěn)定性。

    文章轉(zhuǎn)載說(shuō)明：本文由智上新材料原創(chuàng)編輯發(fā)布，版權(quán)所有，未經(jīng)允許不得轉(zhuǎn)載。
